近日，河北工業大學、廣東工業大學楚春雙副教授、張勇輝教授、張紫輝教授團隊聯合中國科學院半導體研究所閆建昌研究員團隊，在深紫外發光二極管（DUV LED）效率提升方面取得重要進展。他們創新性地提出并實現了“光子輔助空穴再生器”結構，成功將原本無法逸出芯片的紫外光子轉化為可利用的空穴。再生空穴減小了金屬/半導體界面的空穴耗盡效應，降低了金屬/半導體界面電阻，再生空穴注入到有源區，促進了輻射復合率，因此研制的器件顯著提升了電光轉換效率（WPE）。相關研究成果以“Integrating a photon-assisted hole regenerator into AlGaN-based deep ultraviolet light-emitting diodes to boost the wall-plug efficiency”為題，發表在工程電子學頂級期刊《IEEE Electron Device Letters》。

AlGaN基DUV LED在殺菌消毒、紫外固化、高速通信等領域具有廣闊應用前景，被視為替代含汞紫外光源的環保方案。然而，受限于材料特性和結構設計，超過50%的紫外光子被限制在芯片內部無法逸出（光提取效率低）；另外，p型AlGaN層空穴濃度低、遷移率差，導致空穴注入效率不足和電流擁擠。這兩大問題嚴重制約了器件電光轉換效率（WPE）。傳統方案多聚焦于分別優化光提取結構和外延層結構以提升光子逃逸率和空穴注入，其往往存在設計復雜、效果有限且無法同時兼顧的問題。

楚春雙副教授、張勇輝教授、張紫輝教授、閆建昌研究員團隊獨辟蹊徑，提出利用光子轉化再生作用，將“有害”的光吸收效應首先轉化為“有益”的載流子，并進一步轉化成可逃離光子的新思路。他們創新性的集成基于n-ZnO/p-GaN柱狀PN結的光子輔助空穴再生功能集成于DUV LED中。該結構巧妙利用反射偏置的n-ZnO/p-GaN PN結吸收無法逃逸的紫外光子（~280 nm），使光能轉化成電子空穴對。同時，在反向電場作用下，新生的電子空穴對被有效分離。而分離的空穴再次注入到金屬/半導體界面和有源區，一方面減小了金屬/半導體界面的空穴耗盡效應，降低了金屬/半導體界面電阻，同時再生空穴注入到有源區，通過輻射復合再次轉換成可逃離的光子。此結構通過光子轉化再生作用，提升了空穴濃度及注入效率并能提高光提取效率。該工作拓寬了光電集成器件的光子循環利用研究，系統論證了光吸收在提升器件效率中的“正向”作用，顛覆了深紫外發光器件中光吸收即損耗的傳統觀念，為提高深紫外器件中的載流子注入效率和光提取效率提供了一種新的理論與解決思路。

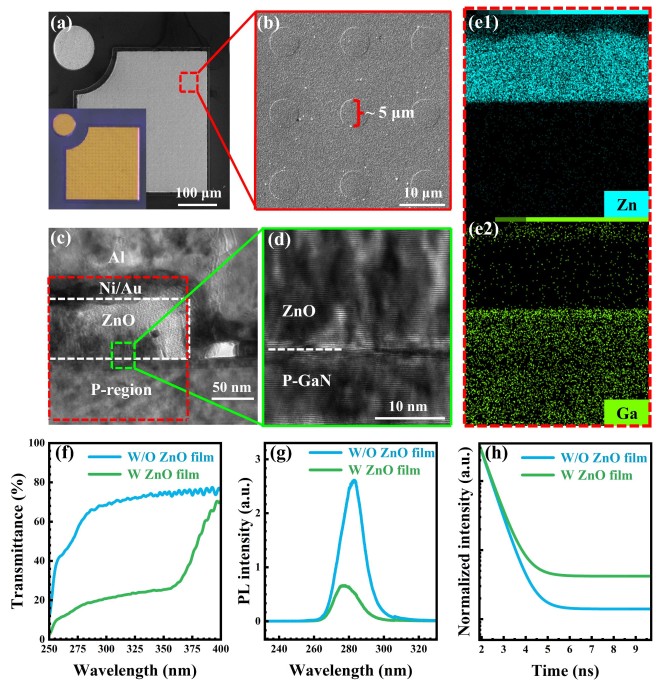

圖1 (a) 器件A的SEM俯視及顯微照片；(b) 臺面區域的SEM放大圖；(c) 包含Al/Au/Ni/ZnO層與p型區域的截面STEM圖；(d) n-ZnO/p-GaN界面的STEM高倍放大圖；(e1) 和 (e2) 分別為Zn元素和Ga元素的EDS面分布圖；(f) 有無n-ZnO層的DUV LED晶圓的透過率光譜；(g) 有無n-ZnO層的DUV LED晶圓的光致發光（PL）光譜；(h) 有無n-ZnO層的DUV LED樣品的時間分辨光致發光（TRPL）曲線。

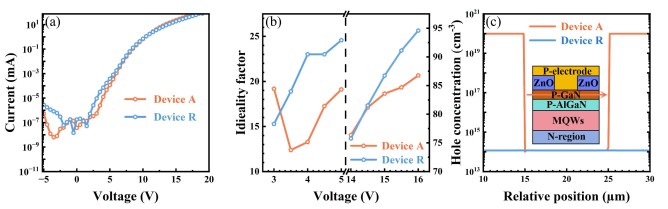

圖2 (a) 器件A與R的實測電流-電壓特性曲線；(b) 器件A與R的理想因子隨注入電流的變化關系；(c) 在20 mA注入電流下，p-GaN層中空穴濃度的計算結果。

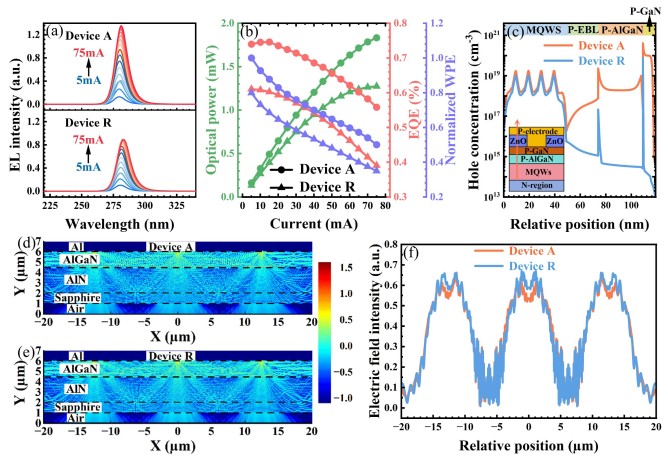

圖3 (a) 器件A與R的實測電致發光（EL）光譜；(b) 器件A與R的外量子效率（EQE）、光輸出功率及歸一化WPE實測結果；(c) 在20 mA注入電流下，器件A與R的有源區及p型區空穴濃度計算分布；(d) 與 (e) 分別為器件A和器件R在TE偏振光下的XY截面電場分布圖；(f) 兩種器件輻射到空氣中的TE偏振光強度一維分布對比。

實驗結果表明，集成該光子轉化再生器結構的器件（Device A）相較于傳統結構器件（Device R）實現了全方位性能提升：在70 mA工作電流下，光輸出功率顯著提升41%，核心指標WPE大幅提升44%；同時，器件工作電壓有效降低，熱衰減效應得到抑制，證實了空穴注入的改善；物理機制分析進一步顯示，p-GaN層和有源區的空穴濃度顯著提高，并且器件的反向漏電流降低，理想因子得到改善，驗證了該結構在優化載流子輸運和抑制缺陷相關復合方面的優勢。該研究首次將光子回收概念成功應用于AlGaN基DUV LED領域，突破了傳統依賴提升光提取結構和p型摻雜效率的局限，為解決DUV LED長期面臨的空穴注入效率低和光子限制問題提供了一種高效、可行的新策略。這種“變廢為寶”的方法，不僅顯著提升了器件性能，也拓展了光子回收技術在寬禁帶半導體光電器件中的應用前景。值得關注的是，該創新技術已在深紫外行業領軍企業山西中科潞安紫外光電科技有限公司開展試點應用。

河北工業大學劉建宇碩士和廣東工業大學楚春雙副教授為論文共同第一作者，河北工業大學張勇輝教授和廣東工業大學張紫輝教授為共同通訊作者。合作單位還包括中國科學院半導體研究所劉乃鑫副研究員、閆建昌研究員團隊等。

本研究得到了國家重點研發計劃項目（編號：2022YFB3605100）和山西省區域重點基金（編號：202404041101049）的資助。
